23/04/06 MP1584使用 DC-DCコンバータ

amazonで購入した MP1584使用のDC-DCコンバータ・モジュール(Youmile 999円/5個)
以前購入したものと比べ 入力電圧による出力電圧の変化が大きかったので、
モジュール同士を比較したところ、部品のレイアウトはほぼ同じものの
PCBのパターンは 全く違っていました。

同じメーカのラインナップを調べると、「MP2363」という 同期整流タイプのICとピンが一致しました。
(実際に載っているのが MP2363かどうかは不明です。) モジュールは、パッと見に 載っている部品で区別されないよう 未使用の抵抗まで実装してあります。

MP2363品(仮称)は、
　・ダイオードとコイルの間が 未接続

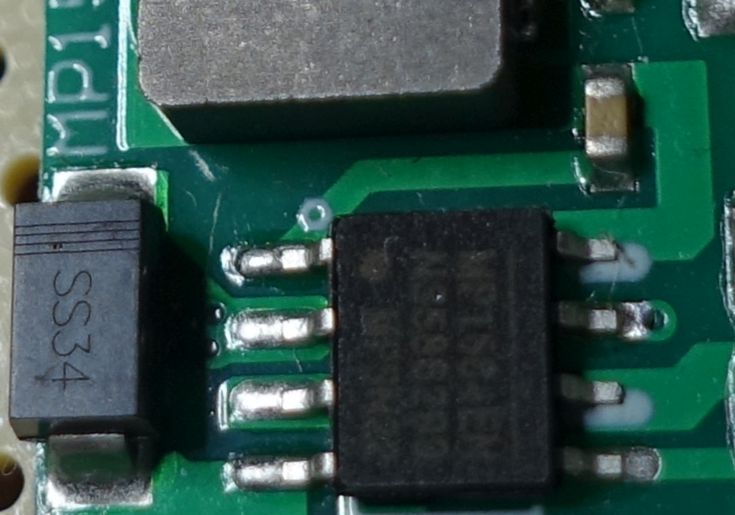

　・MP1584の1番ピンのマークがレーザ刻印
　・裏面のパターンが複雑
等で区別できそうです。

なお、amazonのサイトでは、MP1584品の写真が掲載されています。

MP1584モジュール	MP2363モジュール(仮称)
実装部品的には どちらも同じに見えます

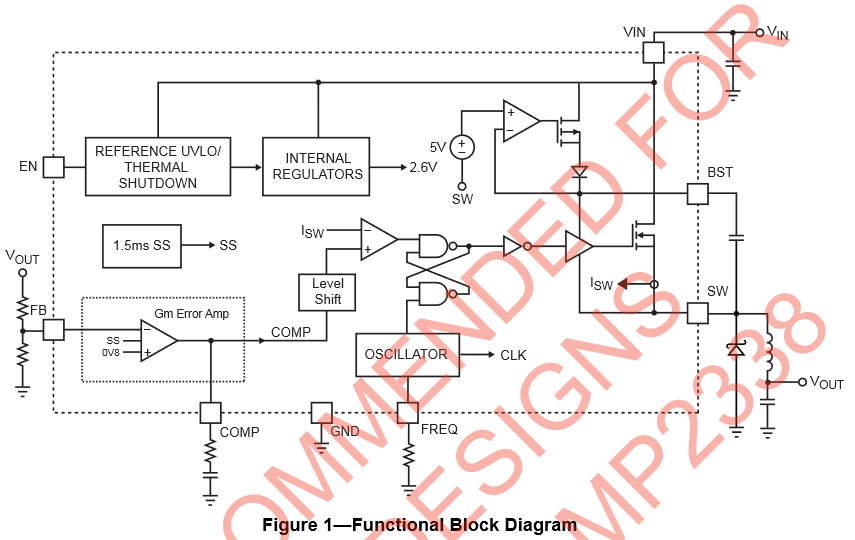

【MP1584の内部回路】 外付けのダイオードで整流するため、SW-GND間に何も接続されていない	【MP2363の内部回路】 同期整流用のFETが SW-GND間に接続されている

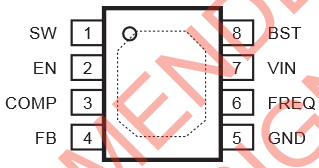

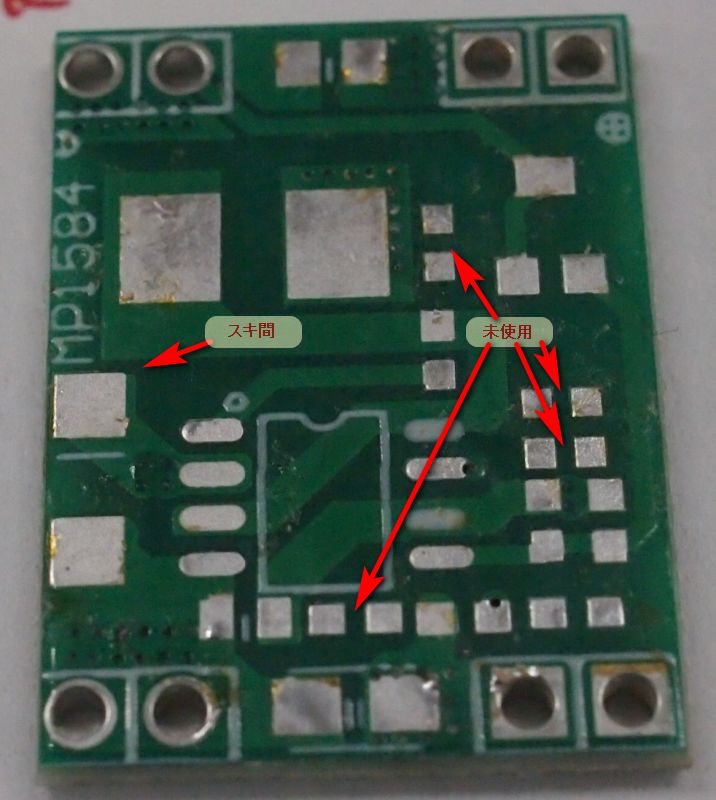

MP1584は 1番ピン(SW)、ダイオード、コイルが パターンで接続されている	MP2363モジュール(仮称)の部品面 ダイオードとコイル間が接続されていない。 SW端子(3番ピン)とコイルまでの引き回しも長いので、EMC的にも悪そう。
MP1584モジュールの裏面	MP2363モジュール(仮称)の裏面 GND面が分断されていてイマイチ
